產品簡介

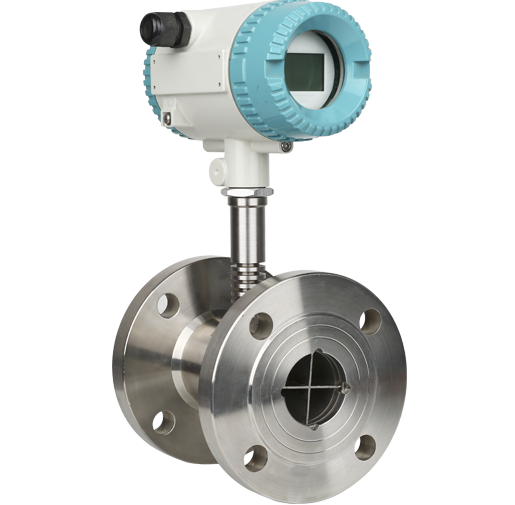

渦輪流量計的工作原理：流體流經傳感器殼體，由于葉輪的葉片與流向有一定的角度，流體的沖力使葉片具有轉動力矩，克服摩擦力矩和流體阻力之后葉片旋轉，在力矩平衡后轉速穩定，在一定的條件下，轉速與流速成正比，由于葉片有導磁性，它處于信號檢測器（由永久磁鋼和線圈組成）的磁場中，旋轉的葉片切割磁力線，周期性的改變著線圈的磁通量，從而使線圈兩端感應出電脈沖信號，此信號經過放大器的放大整形，形成有一定幅度的連續的矩形脈沖波，可遠傳至顯示儀表，顯示出流體的瞬時流量和累計量。

渦輪流量計是一種速度式儀表，它具有精度高、重復性好、結構簡單、耐高壓、測量范圍寬、體積小、重量輕、壓力損失小、壽命長、操作簡單、維修方便等優點，用于封閉管道中測量低粘度、無強腐蝕性、清潔液體的體積流量和累積量?？蓮V泛應用于石油、化工、冶金、有機液體、無機液、液化氣、城市燃?xì)夤芫W(wǎng)、制藥、食品、造紙等行業。

優勢特點

高精確度，一般可達±1%R、±0.5%R，高精度型可達±0.2%R；（R 指讀數誤差）

重復性好，短期重復性可達0.05%～0.2%，正是由于良好的重復性，如經常校準或在線校準可得到極高的精確度，在貿易結算中是優先選用的流量計；

輸出脈沖頻率信號，適于總量計量及與計算機連接，無零點漂移，抗干擾能力強；

原始脈沖頻率范圍(10Hz～1.5KHz)，信號分辨力強；

量程比寬,10:1~20:1；

結構緊湊輕巧，安裝維護方便，流通能力大；

適用高壓測量，傳感器表體上不必開孔，易制成高壓型儀表；

可制成插入型，適用于大口徑測量，壓力損失小，價格低，可不斷流取出，安裝維護方便。

技術參數

執行標準	渦輪流量傳感器（JB/T9246-1999）
連接方式	螺紋、卡箍、法蘭、夾裝式
精度等級	±1%R、±0.5%R、±0.2%R（需定制）
傳感器材質	304、316不銹鋼等
使用條件	介質溫度：-20℃～+120℃ 環境溫度：-20℃～+60℃
使用條件	相對濕度：5%-90% 大氣壓力：86Kpa～106Kpa
信號輸出功能	脈沖信號、4-20mA信號
通訊輸出功能	RS485通訊、HART協議等
工作電源	外電源：24VDC±15%，紋波≤±5%，適用于4-20mA輸出、脈沖輸出、RS485等
工作電源	內電源：1組3.6V10AH鋰電池，電池電壓在2.0-3.0V時均可正常工作
信號線接口	基本型：豪斯曼接頭或自帶三芯線纜；防爆型、內螺紋M20*1.5
防爆等級	Exia II CT或Exd II BT6
防護等級	IP65或更高可定制

產品選型

測量介質、溫度，是否有腐蝕性

流量范圍和用戶管道的內徑

壓力等級

是否現場顯示

工作電源

信號輸出、通訊

是否要防爆

安裝方式

精度等級

應用領域

工業生產過程

安裝事項

為了確保渦輪流量計的測量準確,必須正確地選擇安裝位置和方法

1、對直管段的要求：流量計必須水平安裝在管道上（管道傾斜在5以?xún)?nèi)），安裝時流量計軸線應與管道軸線同心，流向要一致。流量計上游管道長度應有不小于2D的等徑直管段，如果安裝場所充許建議上游直管段為20D、下游為5D。

2、對配管的要求：流量計安裝點的上下游配管的內徑與流量計內徑相同。

3、對旁通管的要求：為了保證流量計檢修時不影響介質的正常使用，在流量計的前后管道上應安裝切斷閥門（截止閥），同時應設置旁通管道。流量控制閥要安裝在流量計的下游，流量計使用時上游所裝的截止閥必須全開，避免上游部分的流體產生不穩流現象。

4、對外部環境的要求：流量計安裝在室內，必須要安裝在室外時，一定要采用防曬、防雨.防雷措施，以免影響使用壽命。

5、對介質中含有雜質的要求：為了保證流量計的使用壽命，應在流量計的直管段前安裝過濾器。

6、安裝場所：流量計應安裝在便于維修，無強電磁干擾與熱輻射的場所

7、對安裝焊接的要求：用戶另配一對標準法蘭焊在前后管道上。不允許帶流量計焊接！安裝流量計前應嚴格清除管道中焊渣等臟物，用等徑的管道（或旁通管）代替流量計進行吹掃管道。以確保在使用過程中流量計不受損壞。安裝流量計時，法蘭間的密封墊片不能凹入管道內。

8、流量計接地的要求：流量計應可靠接地，不能與強電系統地線共用。
